熱浸塑鋼質線纜保護管道

產品分類：熱浸塑電力穿線管
發布時間：2022-05-27
瀏覽次數：

聯系電話

15703170555

產品詳情

穿線管規格穿線管常用的有直徑（外直徑）16mm、20mm、25mm、32mm、40mm、50mm、63mm。通常家裝用16mm跟20mm居多，2.5平方毫米的電線3根（含地線）使用16mm線管。4平方毫米跟6平方毫米的使用20mm穿線管。這有規范的，你可以網上查一下水電安裝的詳細規范

N-HAP--熱浸塑鋼質線纜保護管道技術規范

1.產品名稱：N-HAP熱浸塑鋼質線纜保護管道
2.適用范圍
此規范適用于電纜工程用N-HAP熱浸塑鋼質線纜保護管道的訂貨技術條件。
使用方在本技術條件中提出的是最低限度的技術要求。
供方應具備以下條件：
（1）所提供產品必須具有國家電力部門、交通部門等權威部門的檢測報告
（2）產品主要技術參數表（見表、、）
(3)差異表見附表1

3.相關的國家標準和行業標準
國際標準IEC614：1994《電氣裝置用導管規范》
國際標準UL6—2004《電力用金屬管》
國家標準GB50168—92《電氣裝置安裝工程電纜線路施工及驗收規范》
國家標準GB50127—94《電力工程電纜設計規范》
企業標準Q/WDF009—2008《N-HAP——熱浸塑鋼質線纜保護管道》

4.產品尺寸及偏差
（附表1）管材規格尺寸及偏差應符合下表規定：
單位：mm

公稱口徑	平均外徑		壁厚
公稱口徑	基本尺寸	極限偏差	基本尺寸	極限偏差
DN200	219	＋－	4	＋ 0

5.產品技術要求

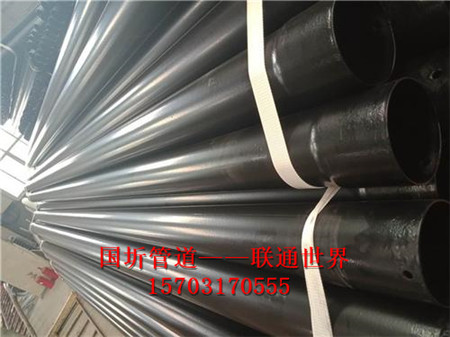

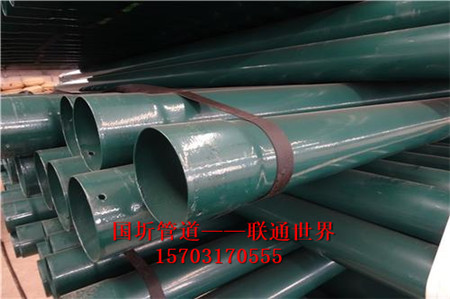

   產品是以焊接鋼管為基管采用熱浸漬工藝在鋼管內外涂敷納米級低密度聚乙烯防腐層而形成的N-HAP熱浸塑鋼質線纜保護管道，成品管材內外壁應光滑平整，不允許有氣泡、裂口和明顯的痕紋、凹陷。
   基材鋼管執行標準為GB/T3091《低壓流體輸送用焊接鋼管》，《電力用金屬管—鋼管》標準。管材的內外表面采用除焊筋處理，焊縫無金屬邊、尖邊和尖的凸起。防腐層執行標準為Q/WDF009—2008《N-HAP熱浸塑鋼質線纜保護管道》，承壓能力執行標準GB/T 《電氣安裝用導管特殊要求——金屬導管》。
   管道斷面應切割平整，并與軸線垂直；管材切斷時，應該使用金屬鋸，不得使用砂輪鋸等能破壞表面防腐層的切割工具；管材切斷后，要用修補劑對切斷面進行修補。
6.主要質量技術參數

質量性能技術參數

序號	項目	單位	技術參數	技術標準
1	外觀	涂層完整，色澤一致，表面光滑，無結塊，無氣泡，不龜裂。
2	涂層厚度	um	≥300um	行業標準
3	吸水率		≤%	行業標準
4	涂層附著力	MPa/c㎡	≥5MPa/c㎡	行業標準
5	抗彎曲能力		以8倍直徑為曲率半徑，彎曲30°，涂層不剝離。	GB244-82；IEC614：1994
6	防腐蝕能力		耐酸（30%硫酸），720h	不軟化、不起皺、不起泡、不開裂；GB/T50168-1992； IEC614：1994
			耐堿（10%氫氧化鈉），720h
			耐鹽（3%硫酸），720h
7	耐侯能力	kJ/㎡	累計接受輻射能量≥×10⁶ kJ/㎡無明顯老化	行業標準： GB/T50168-1992； IEC614：1994
8	阻燃能力		明火燃燒5min涂層不燃燒	行業標準 GB/T50168-1992； IEC614：1994
9	抗壓能力		壓扁至20%外徑無裂縫、裂口、不開縫	GB246-82；GB/T50168-1992； IEC614：1994
10	使用溫度	℃	-40℃~120℃	GB/T50168-1992； IEC614：1994

電氣性能技術參數

序號	項目	單位	技術參數	技術標準
1	阻燃系數	—	≤	DL/T802-2002
2	內壁滑動磨擦系數	—	≤	GB/T3960-1983
3	抗拉強度	MPa	≥560	DL/T802-2002
4	抗壓強度	MPa	≥410	DL/T802-2002
5	線膨脹系數	10^-6/K	12	DL/T802-2002
6	熱變形溫度	℃	—	DL/T802-2002
7	氧指數	—	—	DL/T802-2002
8	耐壓值	KV	工頻耐壓14KV/ mm 沖擊耐壓 KV/ mm	行業標準

   按照GB/T 標準，產品的承受壓力能力---抗壓能力要大于等于4kn,應屬于超重型導管.
7.連接方式
采用擴口插接高強度密封連接結構。
8．標志、運輸、裝卸
標志
每根套管上至少有一處完整牢固標志,標志應包含以下內容：產品名稱、商標、生產廠名(廠名可縮寫)、檢驗章。
運輸
套管運輸時，不應受劇烈撞擊、拋摔和重壓。
裝卸

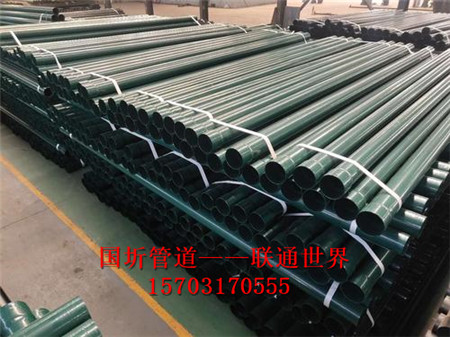

套管應合理堆放，遠離熱源。堆放高度不超過8米，順序堆放，承口交錯懸出，避免擠壓變形；裝卸時要用吊裝帶或不破壞涂層的承重物鉤掛，以免損傷涂層。

2012-4-12
附：熱浸塑鋼質線纜保護管管道簡易施工規范
1．開挖：
挖槽深度：挖槽深度按工程設計深度進行開挖。
挖槽寬度：以管子的連接、地基施工和回填作業所需的最小空隙即可。
地基施工：電纜溝溝底平整。溝底土質松軟，應鋪設一層沙或鋪設一層混凝土，然后夯實。或按具體設計要求。
2．管材切斷：
管材切斷時，應該使用金屬鋸，不得使用砂輪據等能破壞管材表面防腐層的切割工具。
管材切斷后，要用修補劑對切斷面進行修補。
3．安裝
擴口式安裝：采用擴口插接高強度密封連接結構。
管子放平后，將另一根管子對準管子擴口，將另一端墊厚木板用錘將管子插到擴口底部。如需高強度防水時，則需在擴口連接處加注高強度密封膠。
4．穿線
穿線時注意不要帶入石塊、泥沙等雜物。
5．回填
管子的周圍一定要用細砂或細土回填。
回填過程中應用方木逐層夯實，最后一層回填細土或細砂應該高出地面少許。
    注：施工規范可完全參照霹靂鋼管施工規范執行，只是不需混凝土包封，用細砂或細土回填即可。
